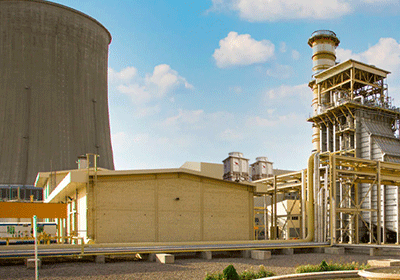

طراحی بهینه برجهای خنککننده برای پروژههای نیروگاهی کوچک
طراحی بهینه برجهای خنککننده برای پروژههای نیروگاهی کوچک توسط توچال تهویه ایرانیان
برجهای خنککننده (Cooling Towers) تجهیزاتی هستند که برای دفع گرمای اضافی از یک فرایند صنعتی یا سیستم تهویه مطبوع استفاده میشوند. در نیروگاههای کوچک که معمولاً با ظرفیتهای کمتر از 100 مگاوات فعالیت دارند، برجهای خنککننده یکی از اجزای حیاتی برای حفظ پایداری عملیاتی محسوب میشوند. طراحی بهینه این برجها میتواند به کاهش هزینه سرمایهگذاری اولیه، بهرهوری بالاتر و کاهش اثرات زیستمحیطی کمک کند.
2. انواع برجهای خنککننده و ویژگیهای آنها
2.1 برج خنککننده مدار باز (Wet Cooling Towers)
این نوع از برجها با استفاده از تبخیر آب گرما را دفع میکنند. مزیت اصلی آنها هزینه ساخت پایین و بازده حرارتی بالا است، اما مصرف زیاد آب و نیاز به نگهداری مداوم از چالشهای آن محسوب میشود.
2.2 برج خنککننده مدار بسته (Closed Circuit Cooling Towers)
در این سیستمها، سیال عامل از داخل کویل عبور کرده و با جریان هوا خنک میشود. در پروژههای کوچک با فضای محدود، استفاده از این نوع برجها بهدلیل مصرف کمتر آب مناسب است.
2.3 برج خنککننده خشک (Dry Cooling Towers)
در این نوع برجها، تبادل حرارتی تنها از طریق تماس غیرمستقیم هوا با سیال صورت میگیرد. گرچه مصرف آب در آنها ناچیز است، اما کارایی حرارتی آنها در دماهای بالا کاهش مییابد.
2.4 برجهای هیبریدی (Hybrid Cooling Towers)
ترکیبی از ویژگیهای برجهای خشک و تر هستند. در پروژههای نیروگاهی که نیاز به تعادل بین مصرف آب و راندمان دارند، گزینه مناسبی بهشمار میروند.
3. اصول طراحی بهینه برج های خنک کننده
3.1 آنالیز حرارتی
در طراحی بهینه برجهای خنککننده، تحلیل دقیق نیازهای حرارتی سیستم نقش مهمی دارد. تعیین دقیق بار حرارتی و مشخصات ترمودینامیکی سیال ورودی و خروجی، پایه طراحی را تشکیل میدهد.
3.2 تحلیل CFD (دینامیک سیالات محاسباتی)
شبیهسازی جریان هوا و سیال در برج با کمک نرمافزارهایی مانند ANSYS Fluent یا SolidWorks Flow Simulation باعث افزایش دقت طراحی و کاهش خطاهای اجرایی میشود.
3.3 طراحی سازهای و فضای نصب
در نیروگاههای کوچک، فضا و وزن برج از اهمیت بالایی برخوردار است. استفاده از مصالح سبک و مقاوم مانند کامپوزیتها و استیل ضد زنگ، به کاهش بار مرده و افزایش عمر سازه کمک میکند.
3.4 انتخاب فن و تجهیزات جانبی
نوع و توان فن، سیستم پاشش آب، قطرهگیرها و نازلها باید با توجه به مشخصات پروژه انتخاب شوند. استفاده از فنهای با راندمان بالا و کنترل دور متغیر (VFD) مصرف انرژی را کاهش میدهد.
4. پارامترهای تأثیرگذار در انتخاب نوع برج
4.1 شرایط اقلیمی
در مناطق خشک، استفاده از برج خشک یا هیبریدی مناسبتر است؛ در حالیکه در مناطق با رطوبت بالا، برجهای تر بازده بیشتری دارند.
4.2 مصرف آب و انرژی
برجهای مدار بسته و خشک به دلیل مصرف کمتر آب در نیروگاههایی با محدودیت منابع آبی اولویت دارند.
4.3 هزینه سرمایهگذاری و نگهداری
هزینه اولیه، تعمیرات و بهرهبرداری در انتخاب نوع برج بسیار مؤثر است. برجهای خشک با هزینه ساخت بالاتر ولی هزینه بهرهبرداری کمتر شناخته میشوند.
5. ملاحظات زیستمحیطی
5.1 کنترل آلودگی حرارتی
برجهای خنککننده باید بهگونهای طراحی شوند که از انتشار بیش از حد گرما به محیط جلوگیری کنند.
5.2 کاهش آلایندههای میکروبی و شیمیایی
در طراحی سیستمهای پاشش آب، باید از رشد باکتریهایی مانند لژیونلا جلوگیری شود. استفاده از سیستمهای ضدعفونیکننده و کنترل خودکار کیفیت آب ضروری است.
5.3 کنترل سر و صدا
در مناطق مسکونی یا شهری، طراحی آکوستیک برج و استفاده از تجهیزات کمصداتر اهمیت دارد.
6. بررسی موردی (Case Study)
در یک پروژه نیروگاهی 25 مگاواتی در منطقه کویری یزد، استفاده از برج خنککننده هیبریدی باعث کاهش 35٪ در مصرف آب نسبت به برجهای مدار باز شد. همچنین، با طراحی بهینه فنها و جریان هوا، بازده حرارتی برج تا 92٪ افزایش یافت و هزینه نگهداری سالانه 20٪ کاهش پیدا کرد.
7. جمعبندی و نتیجهگیری
طراحی بهینه برجهای خنککننده برای پروژههای نیروگاهی کوچک نیازمند بررسی دقیق عوامل فنی، اقلیمی، اقتصادی و زیستمحیطی است. با استفاده از مدلسازیهای حرارتی، تحلیل CFD، و انتخاب دقیق نوع برج، میتوان به عملکرد بهینه و پایدار دست یافت. در عصر کمآبی و تمرکز بر بهرهوری انرژی، این طراحیها نقشی اساسی در توسعه پایدار صنعت نیروگاهی دارند. شما میتوانید با تماس با همکاران ما در توچال تهویه ایرانیان به صورت 24 ساعت از آخرین دستاوردها و راه کار های ما در تولید و بهینه سازی برج های خنک کننده با خبر شوید.
منابع
ASHRAE Handbook - HVAC Systems and Equipment. (2021)
Cooling Tower Fundamentals. SPX Cooling Technologies. (2020)
K. J. Bell, Thermal Design of Cooling Towers, Journal of Heat Transfer, 2019.
ANSYS Fluent User Guide. ANSYS Inc. (2022)
Energy Efficiency in Cooling Systems. IEA Technical Report. (2020)
