نحوه عملکرد برج خنک‌کننده و اصول ترمودینامیکی آن

مقدمه

برج خنک‌کننده (Cooling Tower) یکی از تجهیزات کلیدی در صنایع مختلف از جمله نیروگاه‌ها، پالایشگاه‌ها، صنایع فولاد و حتی ساختمان‌های بزرگ به شمار می‌رود. وظیفه اصلی این تجهیزات، دفع حرارت مازاد فرآیندها به محیط است تا سیکل‌های ترمودینامیکی مورد استفاده در سامانه‌های تولید توان یا تبرید، به کارایی مطلوب دست یابند. اساس عملکرد برج خنک‌کننده مبتنی بر انتقال حرارت و جرم میان جریان آب گرم و هوای محیط است. در این مقاله، اصول عملکرد برج خنک‌کننده و جنبه‌های ترمودینامیکی آن به صورت جامع بررسی خواهد شد.

۱. اساس عملکرد برج خنک‌کننده

برج خنک‌کننده وسیله‌ای است که آب گرم خارج شده از کندانسورها یا مبدل‌های حرارتی را با استفاده از تبخیر جزئی و تبادل حرارت با جریان هوا خنک می‌کند. در این فرآیند، بخشی از آب تبخیر شده و انرژی نهان تبخیر را از توده اصلی آب جذب می‌کند که باعث کاهش دمای آن می‌شود.

فرآیند انتقال حرارت و جرم

انتقال حرارت در برج خنک‌کننده ترکیبی از سه مکانیسم است:

انتقال حرارت محسوس (Sensible Heat Transfer): از طریق اختلاف دمای آب و هوای ورودی.

انتقال حرارت نهان (Latent Heat Transfer): ناشی از تبخیر بخشی از آب.

انتقال جرم (Mass Transfer): به دلیل حرکت مولکول‌های آب به فاز بخار.

در برج خنک‌کننده، انتقال حرارت نهان نقش غالب دارد، به طوری که حدود ۷۵ تا ۸۰ درصد فرآیند خنک‌سازی از طریق تبخیر آب اتفاق می‌افتد.

۲. اصول ترمودینامیکی برج خنک‌کننده

۲.۱. معادلات انرژی

توازن انرژی در یک برج خنک‌کننده را می‌توان به صورت زیر نوشت:

که در آن:

: انرژی دفع‌شده (W)

: دبی جرمی آب (kg/s)

: ظرفیت گرمایی ویژه آب (kJ/kg.K)

: دمای ورودی و خروجی آب (°C)

۲.۲. اصول تعادل جرم

جرم آبی که تبخیر می‌شود را می‌توان بر اساس اختلاف رطوبت هوای ورودی و خروجی محاسبه کرد:

که در آن:

: جرم بخار آب تبخیرشده (kg/s)

: جرم هوای خشک عبوری (kg/s)

: رطوبت ویژه هوای ورودی و خروجی (kg/kg خشک)

۲.۳. محدودیت دمایی – دمای حباب تر (Wet-Bulb Temperature)

حداقل دمایی که آب می‌تواند در یک برج خنک‌کننده به آن برسد، دمای حباب تر هوای ورودی است. بنابراین، راندمان برج خنک‌کننده معمولاً بر اساس نزدیکی دمای آب خروجی به دمای حباب تر تعریف می‌شود:

که  دمای حباب تر هوای ورودی است.

۳. اجزای اصلی برج خنک‌کننده

فن‌ها (Fans): برای تأمین جریان هوا.

پکینگ‌ها (Fill Media): برای افزایش سطح تماس آب و هوا.

حوضچه (Basin): برای جمع‌آوری آب خنک‌شده.

قطره‌گیر (Drift Eliminator): برای کاهش خروج قطرات آب.

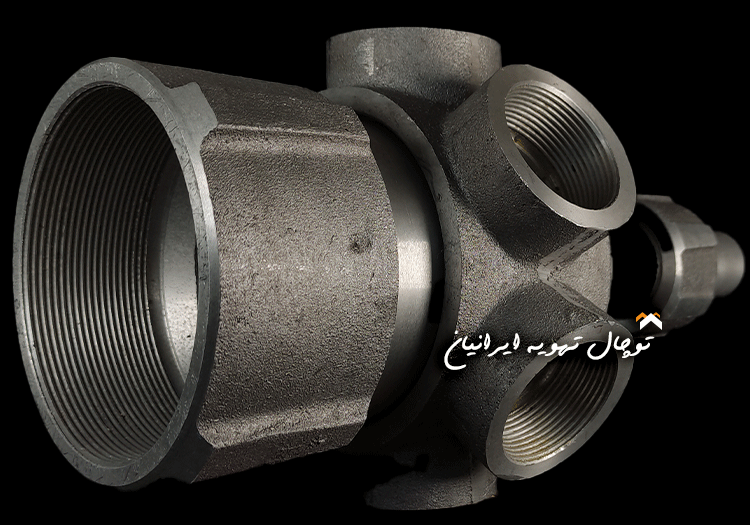

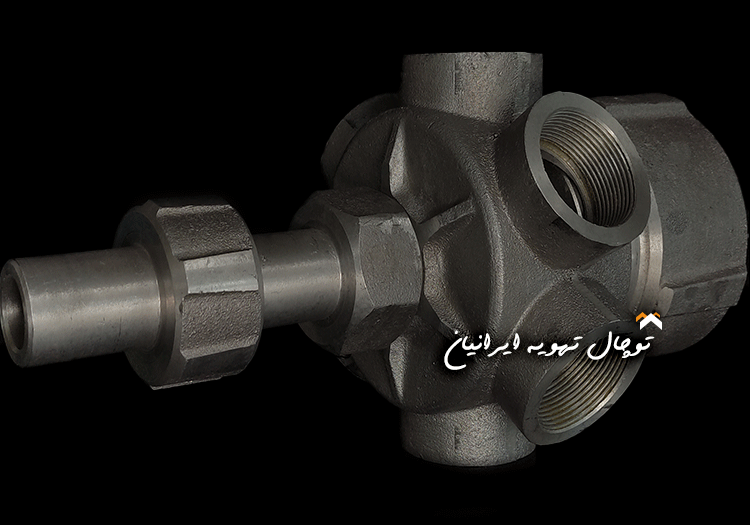

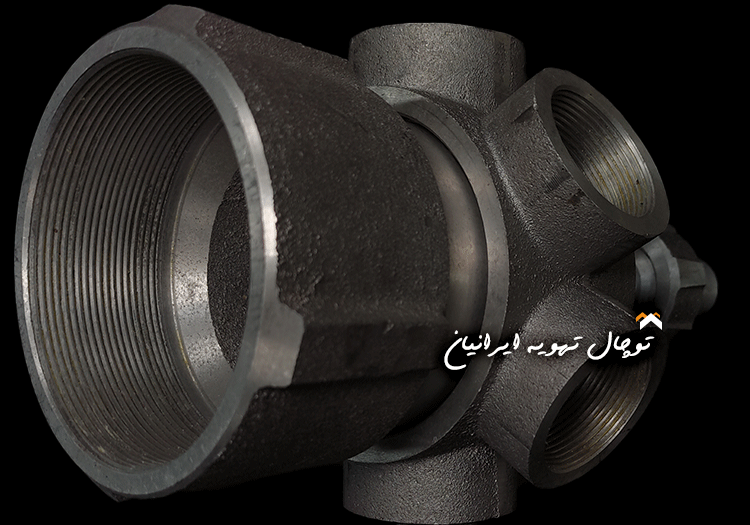

سیستم توزیع آب: جهت پاشش یکنواخت آب بر روی پکینگ.

۴. انواع برج‌های خنک‌کننده از دیدگاه ترمودینامیکی

برج خنک‌کننده مدار باز: تبادل مستقیم آب و هوا.

برج خنک‌کننده مدار بسته: تبادل غیرمستقیم، بدون تبخیر مستقیم آب.

برج خنک‌کننده هیبریدی: ترکیبی از هر دو نوع بالا.

۵. تحلیل ترمودینامیکی با نمودار سایکرومتریک

نمودار سایکرومتریک ابزاری کلیدی برای تحلیل فرآیندهای خنک‌سازی تبخیری است. با استفاده از این نمودار، می‌توان شرایط ورودی و خروجی هوا (دمای خشک، دمای تر، رطوبت نسبی) را مشخص و انرژی منتقل‌شده در برج خنک‌کننده را محاسبه کرد.

۶. بازدهی و فاکتورهای مؤثر

عوامل مؤثر بر کارایی برج خنک‌کننده عبارتند از:

شرایط آب و هوایی: دمای خشک و تر محیط.

نرخ تبخیر: وابسته به رطوبت نسبی.

سرعت و حجم جریان هوا.

طراحی پکینگ‌ها و سطح تبادل حرارت.

نگهداری مناسب برای جلوگیری از رسوب و خوردگی.

۷. چالش‌های عملیاتی و جنبه‌های ترمودینامیکی

تشکیل رسوب (Scaling): کاهش سطح تبادل حرارت.

خوردگی: تخریب اجزای فلزی.

رشد میکروبی: کاهش راندمان تبادل جرم.

مصرف بالای آب: به دلیل تبخیر مداوم.

۸. بهینه‌سازی عملکرد

استفاده از فن‌های با بازده بالا.

طراحی بهینه پکینگ‌ها.

استفاده از سیستم‌های کنترلی هوشمند بر اساس شرایط محیطی.

بازیافت آب و بهبود مدیریت منابع.

نتیجه‌گیری

برج خنک‌کننده یکی از تجهیزات حیاتی در صنایع حرارتی است که بر اساس اصول ترمودینامیک و انتقال حرارت و جرم عمل می‌کند. شناخت دقیق فرآیندهای ترمودینامیکی و محدودیت‌های آن مانند دمای حباب تر، کلید طراحی و بهره‌برداری بهینه از این سیستم‌هاست. با به‌کارگیری فناوری‌های نوین و روش‌های بهینه‌سازی می‌توان بازده برج خنک‌کننده را افزایش داد و مصرف منابع آبی و انرژی را کاهش د

استفاده از حسگرها و اینترنت اشیا (IoT) برای مانیتورینگ آنلاین عملکرد برج خنک‌کننده

مقدمه – تحول دیجیتال در صنعت سرمایش صنعتی

با گسترش فناوری‌های دیجیتال و ظهور اینترنت اشیا (IoT)، صنایع مختلف به سمت هوشمندسازی تجهیزات و فرآیندها حرکت کرده‌اند. برج‌های خنک‌کننده به‌عنوان قلب سیستم‌های سرمایش صنعتی و تهویه مطبوع، نقش حیاتی در حفظ کارایی تجهیزات و کاهش هزینه‌های انرژی دارند. در گذشته، پایش وضعیت برج خنک‌کننده عمدتاً به روش‌های سنتی و بازرسی‌های دوره‌ای انجام می‌شد، اما امروز با استفاده از حسگرها و IoT می‌توان عملکرد این تجهیزات را به صورت لحظه‌ای و دقیق مانیتور کرد.

اینترنت اشیا و نقش آن در پایش عملکرد تجهیزات
اینترنت اشیا مجموعه‌ای از دستگاه‌ها، حسگرها و نرم‌افزارهایی است که به یکدیگر متصل شده و داده‌ها را در زمان واقعی جمع‌آوری، پردازش و ارسال می‌کنند. در برج‌های خنک‌کننده، IoT می‌تواند با ارائه داده‌های دقیق از وضعیت تجهیزات، مدیران و اپراتورها را قادر سازد تا پیش از بروز خرابی یا افت راندمان، اقدامات اصلاحی لازم را انجام دهند.
این رویکرد که به نگهداری پیشگیرانه (Predictive Maintenance) معروف است، باعث کاهش توقف‌های ناگهانی، کاهش هزینه‌های تعمیرات و افزایش طول عمر تجهیزات می‌شود.

اجزای سیستم مانیتورینگ آنلاین برج خنک‌کننده

یک سیستم پایش آنلاین مبتنی بر IoT در برج خنک‌کننده معمولاً از اجزای زیر تشکیل می‌شود:

۱. حسگرهای دما (Temperature Sensors)
این حسگرها دمای آب ورودی و خروجی برج را اندازه‌گیری می‌کنند. با تحلیل اختلاف دما (ΔT)، می‌توان راندمان انتقال حرارت برج را به‌صورت زنده پایش کرد.

۲. حسگرهای دمای محیط و رطوبت نسبی (Ambient Sensors)
اندازه‌گیری دمای حباب تر و حباب خشک محیط برای پیش‌بینی کارایی برج بسیار مهم است. این داده‌ها کمک می‌کنند تا شرایط عملیاتی برج با تغییرات آب‌وهوایی بهینه شود.

۳. حسگرهای ارتعاش (Vibration Sensors)
فن و موتور برج در معرض سایش و عدم تعادل مکانیکی هستند. حسگرهای ارتعاش با تشخیص لرزش غیرعادی می‌توانند هشدارهای زودهنگام در مورد مشکلات مکانیکی ارائه دهند.

۴. حسگرهای فشار (Pressure Sensors)
این حسگرها فشار آب در بخش‌های مختلف برج را اندازه‌گیری کرده و در صورت افت فشار غیرعادی، به وجود گرفتگی یا نشتی احتمالی هشدار می‌دهند.

۵. حسگرهای کیفیت آب (TDS, pH, Conductivity)
کنترل شیمیایی آب برج برای جلوگیری از رسوب، خوردگی و رشد جلبک‌ها ضروری است. با حسگرهای آنلاین کیفیت آب، می‌توان عملیات بلودان (Blowdown) را دقیق و بهینه انجام داد.

۶. کنترلر مرکزی و نرم‌افزار مانیتورینگ
تمام داده‌های جمع‌آوری‌شده از حسگرها به یک کنترلر مرکزی منتقل می‌شوند و از آنجا از طریق اینترنت به نرم‌افزارهای مانیتورینگ یا پلتفرم ابری ارسال می‌گردند. این نرم‌افزارها می‌توانند داشبوردهای گرافیکی و هشدارهای آنی ارائه کنند.

مزایای استفاده از حسگرها و IoT در برج خنک‌کننده

کاهش توقف‌های ناگهانی با تشخیص زودهنگام مشکلات مکانیکی و شیمیایی

بهبود راندمان انرژی از طریق تنظیم هوشمند فن‌ها و پمپ‌ها بر اساس داده‌های لحظه‌ای

کاهش مصرف آب با کنترل دقیق تبخیر و بلودان

افزایش طول عمر تجهیزات با پایش دائمی وضعیت کاری

مدیریت از راه دور و کاهش نیاز به حضور فیزیکی اپراتورها

روش اتصال و انتقال داده

سیستم‌های IoT در برج خنک‌کننده می‌توانند از روش‌های مختلفی برای انتقال داده استفاده کنند:

پروتکل‌های صنعتی مانند Modbus و BACnet برای اتصال به سیستم‌های مدیریت ساختمان (BMS)

شبکه‌های بی‌سیم مانند Wi-Fi یا LoRaWAN برای انتقال داده در محیط‌های بزرگ

سیم‌کارت صنعتی (4G/5G) برای ارسال داده به پلتفرم‌های ابری در مکان‌های دورافتاده

چالش‌ها و موانع پیاده‌سازی

هزینه اولیه تجهیزات، هرچند که در بلندمدت با کاهش هزینه‌های تعمیرات جبران می‌شود

نیاز به آموزش نیروی انسانی برای کار با سیستم‌های هوشمند

مسائل امنیت سایبری که باید با رمزگذاری و حفاظت از داده‌ها برطرف شوند

نمونه‌های واقعی و کاربردی

در یک نیروگاه برق، نصب حسگرهای ارتعاش و دمای آب موجب کاهش ۱۵٪ خرابی فن‌ها شد.

یک مجتمع تجاری بزرگ با استفاده از IoT توانست مصرف آب برج‌های خنک‌کننده را ۲۵٪ کاهش دهد.

آینده مانیتورینگ برج خنک‌کننده با IoT

هوش مصنوعی (AI) می‌تواند با تحلیل داده‌های جمع‌آوری‌شده، الگوهای خرابی را پیش‌بینی کند.

یکپارچه‌سازی با سیستم‌های ابری امکان دسترسی به داده‌ها از هر نقطه جهان را فراهم می‌کند.

مدیریت انرژی هوشمند به کاهش ردپای کربنی صنایع کمک می‌کند.

جمع‌بندی

استفاده از حسگرها و فناوری IoT در مانیتورینگ برج‌های خنک‌کننده یک سرمایه‌گذاری هوشمندانه برای هر سازمان صنعتی یا تجاری است. این فناوری نه‌تنها بهره‌وری و طول عمر تجهیزات را افزایش می‌دهد، بلکه هزینه‌های عملیاتی را کاهش داده و مدیریت هوشمند منابع آب و انرژی را ممکن می‌سازد.
با رشد سریع اینترنت اشیا و کاهش هزینه‌های سخت‌افزاری، انتظار می‌رود در آینده‌ای نزدیک، پایش آنلاین به یک استاندارد ضروری در صنعت سرمایش تبدیل شود.

طراحی بهینه برج‌های خنک‌کننده برای پروژه‌های نیروگاهی کوچک توسط توچال تهویه ایرانیان

برج‌های خنک‌کننده (Cooling Towers) تجهیزاتی هستند که برای دفع گرمای اضافی از یک فرایند صنعتی یا سیستم تهویه مطبوع استفاده می‌شوند. در نیروگاه‌های کوچک که معمولاً با ظرفیت‌های کمتر از 100 مگاوات فعالیت دارند، برج‌های خنک‌کننده یکی از اجزای حیاتی برای حفظ پایداری عملیاتی محسوب می‌شوند. طراحی بهینه این برج‌ها می‌تواند به کاهش هزینه سرمایه‌گذاری اولیه، بهره‌وری بالاتر و کاهش اثرات زیست‌محیطی کمک کند.

2. انواع برج‌های خنک‌کننده و ویژگی‌های آن‌ها

2.1 برج خنک‌کننده مدار باز (Wet Cooling Towers)

این نوع از برج‌ها با استفاده از تبخیر آب گرما را دفع می‌کنند. مزیت اصلی آن‌ها هزینه ساخت پایین و بازده حرارتی بالا است، اما مصرف زیاد آب و نیاز به نگهداری مداوم از چالش‌های آن محسوب می‌شود.

2.2 برج خنک‌کننده مدار بسته (Closed Circuit Cooling Towers)

در این سیستم‌ها، سیال عامل از داخل کویل عبور کرده و با جریان هوا خنک می‌شود. در پروژه‌های کوچک با فضای محدود، استفاده از این نوع برج‌ها به‌دلیل مصرف کمتر آب مناسب است.

2.3 برج خنک‌کننده خشک (Dry Cooling Towers)

در این نوع برج‌ها، تبادل حرارتی تنها از طریق تماس غیرمستقیم هوا با سیال صورت می‌گیرد. گرچه مصرف آب در آن‌ها ناچیز است، اما کارایی حرارتی آن‌ها در دماهای بالا کاهش می‌یابد.

2.4 برج‌های هیبریدی (Hybrid Cooling Towers)

ترکیبی از ویژگی‌های برج‌های خشک و تر هستند. در پروژه‌های نیروگاهی که نیاز به تعادل بین مصرف آب و راندمان دارند، گزینه مناسبی به‌شمار می‌روند.

3. اصول طراحی بهینه برج های خنک کننده

3.1 آنالیز حرارتی

در طراحی بهینه برج‌های خنک‌کننده، تحلیل دقیق نیازهای حرارتی سیستم نقش مهمی دارد. تعیین دقیق بار حرارتی و مشخصات ترمودینامیکی سیال ورودی و خروجی، پایه طراحی را تشکیل می‌دهد.

3.2 تحلیل CFD (دینامیک سیالات محاسباتی)

شبیه‌سازی جریان هوا و سیال در برج با کمک نرم‌افزارهایی مانند ANSYS Fluent یا SolidWorks Flow Simulation باعث افزایش دقت طراحی و کاهش خطاهای اجرایی می‌شود.

3.3 طراحی سازه‌ای و فضای نصب

در نیروگاه‌های کوچک، فضا و وزن برج از اهمیت بالایی برخوردار است. استفاده از مصالح سبک و مقاوم مانند کامپوزیت‌ها و استیل ضد زنگ، به کاهش بار مرده و افزایش عمر سازه کمک می‌کند.

3.4 انتخاب فن و تجهیزات جانبی

نوع و توان فن، سیستم پاشش آب، قطره‌گیرها و نازل‌ها باید با توجه به مشخصات پروژه انتخاب شوند. استفاده از فن‌های با راندمان بالا و کنترل دور متغیر (VFD) مصرف انرژی را کاهش می‌دهد.

4. پارامترهای تأثیرگذار در انتخاب نوع برج

4.1 شرایط اقلیمی

در مناطق خشک، استفاده از برج خشک یا هیبریدی مناسب‌تر است؛ در حالی‌که در مناطق با رطوبت بالا، برج‌های تر بازده بیشتری دارند.

4.2 مصرف آب و انرژی

برج‌های مدار بسته و خشک به دلیل مصرف کمتر آب در نیروگاه‌هایی با محدودیت منابع آبی اولویت دارند.

4.3 هزینه سرمایه‌گذاری و نگهداری

هزینه اولیه، تعمیرات و بهره‌برداری در انتخاب نوع برج بسیار مؤثر است. برج‌های خشک با هزینه ساخت بالاتر ولی هزینه بهره‌برداری کمتر شناخته می‌شوند.

5. ملاحظات زیست‌محیطی

5.1 کنترل آلودگی حرارتی

برج‌های خنک‌کننده باید به‌گونه‌ای طراحی شوند که از انتشار بیش از حد گرما به محیط جلوگیری کنند.

5.2 کاهش آلاینده‌های میکروبی و شیمیایی

در طراحی سیستم‌های پاشش آب، باید از رشد باکتری‌هایی مانند لژیونلا جلوگیری شود. استفاده از سیستم‌های ضدعفونی‌کننده و کنترل خودکار کیفیت آب ضروری است.

5.3 کنترل سر و صدا

در مناطق مسکونی یا شهری، طراحی آکوستیک برج و استفاده از تجهیزات کم‌صداتر اهمیت دارد.

6. بررسی موردی (Case Study)

در یک پروژه نیروگاهی 25 مگاواتی در منطقه کویری یزد، استفاده از برج خنک‌کننده هیبریدی باعث کاهش 35٪ در مصرف آب نسبت به برج‌های مدار باز شد. همچنین، با طراحی بهینه فن‌ها و جریان هوا، بازده حرارتی برج تا 92٪ افزایش یافت و هزینه نگهداری سالانه 20٪ کاهش پیدا کرد.

7. جمع‌بندی و نتیجه‌گیری

طراحی بهینه برج‌های خنک‌کننده برای پروژه‌های نیروگاهی کوچک نیازمند بررسی دقیق عوامل فنی، اقلیمی، اقتصادی و زیست‌محیطی است. با استفاده از مدل‌سازی‌های حرارتی، تحلیل CFD، و انتخاب دقیق نوع برج، می‌توان به عملکرد بهینه و پایدار دست یافت. در عصر کم‌آبی و تمرکز بر بهره‌وری انرژی، این طراحی‌ها نقشی اساسی در توسعه پایدار صنعت نیروگاهی دارند. شما میتوانید با تماس با همکاران ما در توچال تهویه ایرانیان به صورت 24 ساعت از آخرین دستاوردها و راه کار های ما در تولید و بهینه سازی برج های خنک کننده با خبر شوید.

منابع

ASHRAE Handbook - HVAC Systems and Equipment. (2021)

Cooling Tower Fundamentals. SPX Cooling Technologies. (2020)

K. J. Bell, Thermal Design of Cooling Towers, Journal of Heat Transfer, 2019.

ANSYS Fluent User Guide. ANSYS Inc. (2022)

Energy Efficiency in Cooling Systems. IEA Technical Report. (2020)
